一、 用途

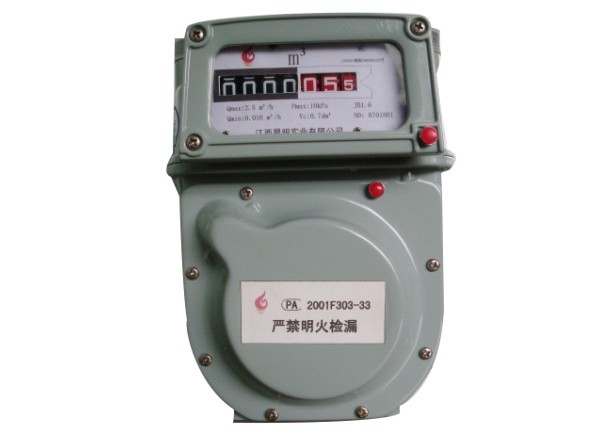

G1.6、G2.5型煤气表是家庭使用煤气的计量用表，也适用于计量气质符合GB50028-93《城镇燃气设计规范》中要求的人工煤气、天然气、石油制气、沼气、弱腐蚀性气体及特定气体的低压计量。性能完全达到和部分超过GB/T6968-1997《膜式煤气表》标准中的B级水平。
二、 特点 |
|
◇ 外观设计精巧，在保证回转体积1.2升的情况下，表的体积国内最小。
◇ 壳体由铝合金压铸成型，组装工艺简单，维修方便。
◇ 传动部分采用齿轮传动，使传动更趋平衡，消除了传动件带来的偏差，重复测量一致性好。
◇ 横轴输出部位采用冗余的密封方式，确保长期运行不漏气。
◇ 轴类零件全部采用不锈钢材料，确保耐腐蚀；塑料件采用高强度、耐腐蚀的合成工程塑料，确保其强度要求。 |
|
三、 技术参数 |
| |
|
参数名称 |
单位 |
型号 |
|
G1.6 |
G2.5 |
G4 |
|
最大流量 |
m3/h |
2.5 |
4.0 |
6.0 |
|
最小流量 |
m3/h |
0.016 |
0.025 |
0.04 |
|
基本
误差 |
0.1Qmax≤Q≤Qmax |
% |
±1.5 |
|
Qmin≤Q≤0.1 Qmax |
% |
±3 |
|
最大压力 |
kPa |
20 |
|
工作压力 |
kPa |
0.5-5 |
|
总压力损失 |
Pa |
≤250 |
|
回转量 |
dm3 |
1.2 |
|
最大读数 |
m3 |
9999.999 |
99999.999 |
|
温度范围 |
℃ |
-10--40 | |
| |
|
四、 安装使用 |
|
◇ 煤气表在出厂前经检验合格后，并加封塑印，即可安装使用。如果是没有塑封或贮存时间过久的煤气表应请有关部门重新校验后，再安装使用，以确保计量精度。
◇ 煤气表应安装在室内距火源1.5米以外的非卧室地点。
◇ 煤气表在安装时须直立，出气接口与煤气管道同心联结，切勿倒置或平放使用。
◇ 煤气表接口与煤气管道螺纹联结处应加封胶垫，按照尺寸和安装规程安装，不得使煤气表的壳体受力乃至变形，并应作系统密封检查。
◇ 煤气表前应安装控制阀，且注意煤气表上标明的进气指示方向不得反接。
◇ 煤气表的计数器为八位计数器。标牌窗口红色标示位置（红色字轮）为小数位，其它（黑色字轮）为整数位。
◇ 远传气表附带脉冲输出接口，可实现远传集中抄表。
|
